    基于nRF2401的嵌入式無線實時圖像傳輸系統設計

    2013-11-15 23:31 來源:電源網 作者:和靜

    1 引言

    隨著信息化,智能化,網絡化的發展,嵌入式系統技術也將獲得廣闊的發展空間。進入20 世紀90 年代,嵌入式技術全面展開,目前已成為通信和消費類產品的共同發展方向。在通信領域,數字技術正在全面取代模擬技術。毫無疑問,模擬圖像采集系統必將被數字圖像采集系統所代替,其中的嵌入式圖像采集系統由于其優越的性能越來越受到人們的關注。同時,在技術進步推動信息傳遞日趨無線化的背景下,無線圖像傳輸也就成為了圖像傳輸?shù)那把仡I(lǐng)域。對于邊遠的和可移動的系統,無線網絡接入傳輸數據方式顯得十分重要。本文介紹了采用nRF2401作為傳輸手段的無線圖像傳輸系統。該系統由無線照相機和圖片接收器兩部分組成,具有視頻圖像采集、壓縮、傳輸和存儲等功能。

    2 系統總體設計方案

    整個圖像傳輸系統包括無線照相機和圖片接收器兩大部分。無線照相機主要由CMOS 攝像頭、JPEG壓縮編碼和無線發射部分組成,圖像采集部分用嵌入式處理器控制CMOS 攝像頭采集圖像數據并進行JPEG 壓縮,再利用nRF2401 來傳送處理過的圖像信息。圖片接收器接受完圖片信息后,通過軟件將圖片文件存儲在硬盤中,并將其顯示在LCD 上。整個無線實時圖像傳輸系統的結構如圖1 所示。

    1

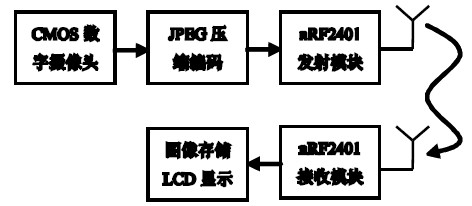

    圖1 無線實時圖像傳輸系統結構圖

    3 無線照相機的設計

    本文所設計的無線照相機采用了基于linux 2.6內核的嵌入式系統[1],它出色地完成了圖像的采集、壓縮及無線傳輸?shù)裙δ堋?

    3.1 硬件設計

    嵌入式無線照相機由CMOS 攝像頭,USB2.0 控制器CY7C68013A、nRF2401發射部分、S3C2440A嵌入式系統組成,如圖2 所示。

    2

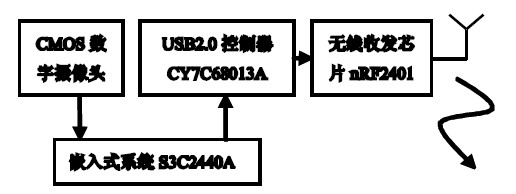

    圖2 嵌入式無線照相機系統硬件結構。

    3.1.1 CMOS 攝像頭

    系統采用的CMOS 攝像頭是網眼公司生產的網眼2000B,它采用的是OV511+7260 的攝像頭方案,由于linux 2.6 源碼中這兩款芯片的驅動,給我們的設計帶來了很大的方便。該攝像頭的視像解像度為640(水平) x 480(垂直)像素,清晰度可以滿足大部分的應用,它還具有良好的電源管理功能、完善的自動亮度、白平衡控制,并提供色彩飽和度、對比度、邊緣增強、伽馬表等高級數碼影像控制功能。

    1 2 3 4 >
