    GSM模塊的防盜監控器設計 防盜更加智能

    2013-10-30 14:36 來源:電子信息網 作者:和靜

    隨著移動通信技術的快速發展,計算機遠程控制技術的應用領域愈加廣泛,理論和實踐方面的研究價值也日益增長。GSM 公眾網絡因其覆蓋率極高,在遠程控制技術中被廣泛使用。本文設計的防盜監控器,充分利用了GSM 公眾網絡的短消息增值業務和無線通信業務,實現遠程監控、報警信息收發和現場報警等功能,采用主動防盜模式,使用戶脫離看不到、聽不見的被動式防盜,不受地域限制,具有網絡化、智能化的特點。

    1 系統組成及工作原理

    系統主要由存儲單元、GSM 單元、執行機構、防盜傳感器、單片機控制機構組成。系統中的移動通信模塊采用美國SIMCOM 公司的SIM508,單片機采用MSP430系列單片機,將移動通信模塊經由單片機的RS 232 串口連接,采用歐洲電信標準協會ETSI的GSM07.05作為短信息編碼標準。本文采用MSP430F系列單片機進行系統設計,充分利用其超低功耗并通過其標準的全雙工串口與移動通信模塊進行通信。

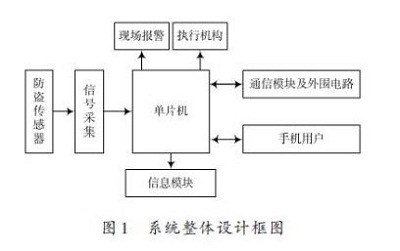

    MSP430單片機是防盜報警器的控制中心,集成了移動通信模塊、警情采集模塊和報警模塊。防盜傳感器在前端采集報警信號并發送至MSP430單片機,經單片機判斷處理后將控制指令發送到移動通信模塊,移動通信模塊根據指令內容將匹配的報警短信息通過GSM網絡發送至用戶手機終端,實現報警。當用戶收到報警短信即可將相應的防盜指令通過短信息回復至報警系統,報警系統根據短信息內容,開啟控制系統的執行機構實施相應的防盜措施。完成移動報警系統設計的核心部分是基于GSM 公眾網絡系統的AT 指令開發及移動通信模塊和單片機控制模塊的通信。報警系統整體的設計框圖如圖1所示。

    1

    該防盜報警器系統的設計,彌補了傳統報警器系統的報警鈴聲噪音擾民、報警范圍小、受地域限制、報警的有效性低等缺點和不足,為移動通信系統增值業務和無線通信業務的開發利用提供了有效手段。

    2 硬件設計

    系統選用MSP430單片機作為核心控制模塊,美國德州儀器公司推出的16位高性能MSP430系列單片機,性價比高,有突出的低電源電壓、運行速度快,而且具有豐富的片內外設模塊,能夠滿足系統設計的功能需求。

    1 2 >
