    基于ARM技術的嵌入式系統的自動化配送

    2013-10-23 16:23 來源:互聯網 作者:洛小辰

    自動化管理操作系統已經是現代企業必不可少的一部分,視頻圖像傳輸監控系統已經廣泛的應用于交通、醫院、銀行、家居和視頻會議等重要場合。早期的模擬視頻監控系統不能聯網,只能與管理中心進行點對點(Point—to-Point)通信,隨著圖像與視頻處理技術、網絡技術和自動控制技術的發展,視頻圖像系統已經過渡到了數字化的網絡傳輸。它以數字視頻的壓縮、傳輸、存儲和播放(回放)為核心,采用先進的數字圖像壓縮編/解碼技術和傳輸技術,將智能圖像處理與識別技術用于圖像顯示、調整、跟蹤,根據現場環境對物體進行跟蹤識別,對圖像進行分析和處理。

    1 自動化配送系統構成

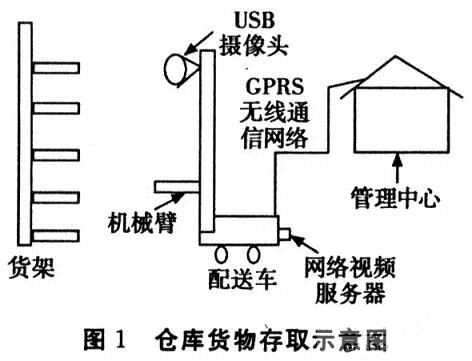

    本系統基于USB攝像頭的圖像采集子系統,ARM處理器子系統和無線網絡數據傳輸子系統組成了視頻服務器系統。通過三星S3C2410開發板上的GPRS模塊實現了與管理中心的數據交互傳輸。通過USB攝像頭接收圖像數據,實施對貨架位置的定位識別,然后將識別信息通過GPRS模塊設備發送到配送管理中心。管理中心向配送車發送控制命令,將配送車上的貨物放置到指定的貨架位置,或從指定的貨架位置上取出貨物,裝載到該配送車。如圖1所示。

    51


    2 視頻服務器系統的硬件實現

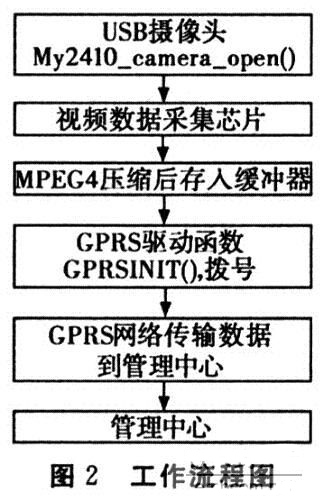

    上圖中的網絡視頻服務器主要是由USB攝像頭、網絡視頻服務器等組成。其工作流程如圖2所示。

    52


    2.1 ARM嵌入式微處理器

    嵌入式微處理器是硬件部分的核心,采用三星的ARM微處理器S3C424lO。該微處理器內置了16/32位ARM9TDMI內核,可以執行32位的ARM指令或16位的Thumb指令,操作頻率最高達203 MHz,提供了8 K字節的Cache,以及2個全雙工UART(通用異步收發)通道,具有低成本和高性能的特點。

    2.2 無線通信系統

    隨著GPRS技術在無線通信領域的發展,在ARM系統中運用GPRS modem實現Internet接入也已開始得到應用。GPRS可以發揮永遠在線、快速登錄、按流量計費等特點。本文采用了在嵌入式實時操作系統ARM CPU利用AT指令進行撥號,反饋應答后,就在本系統中的GPRS modem和Internet之間建立起來一條數據傳輸通道即GPRS網絡,從而實現了配送車和監控管理中心的數據交互,實現了遠程無人值守時的自動化配送。

    2.3 視頻采集壓縮模塊設計

    視頻采集壓縮模塊由視頻數據采集和視頻數據壓縮兩部分組成。視頻數據采集芯片負責采集USB攝像頭發送來的模擬視頻數據并進行模數轉換,進行MPEG4格式的壓縮,然后通過數據總線將數據存儲到緩沖存儲器中,由S3C2410進行處理。該壓縮芯片采用VW2010,這是一種常用的實時視音頻壓縮/解壓縮芯片,兼容MPEG-l、2、4,H.263標準,具有很高的實用性和性價比,可以以每秒25幀或30幀的采樣速度對視頻信號進行實時、動態的捕獲和壓縮。

    3 自動化配送系統的軟件結構及實現

    3.1 軟件結構

    視頻服務器上運行嵌入式Linux操作系統和應用程序。服務器端軟件開發采用C/S模式.視頻服務器端軟件的主要功能是對攝像機攝取的圖像進行采集、壓縮、存儲、傳送等操作,當操作系統啟動后,啟動實時時鐘,系統加載串口、USB等驅動模塊,等待視頻圖像采集的完成,然后不斷重復采集圖片,發送圖片的操作。

    3.2 客戶端軟件

    客戶端指的是管理中心,可以接收來自視頻監控服務器傳送的數據。其功能主要包括通過GPRS網絡接收圖像、數據分析、文件存儲。當客戶端(管理中心)接收到數據后,首先根據協議數據規范對截獲的數據進行分析,剝離出協議頭,分析下層數據,一層層進行直至得到最終圖像數據,并對其中的信息和流量進行統計,再對這兩個部分信息進行存儲或傳給相應的顯示模塊。在自動化配送系統中就是監控中心通過圖像來判斷配送車的位置,物體的大小來調整機械臂,裝配貨物。

    4 結束語

    基于ARM嵌入式系統的自動化配送系統具有抗干擾能力強,適合遠距離傳輸該系統。基于實時操作系統Linux,具有體積小、功耗低、可靠性強、易于安裝、而且實時性強,使管理人員實現了遠距離對配送車的實時操作,采用無線網絡GPRS技術實現視頻信號的傳輸,在網絡的任意位置都可實現對整個自動化配送系統的指揮、調度。

    嵌入式 自動化
