傳感技術：ABS輪速傳感器間隙檢查與信號波形檢查

ABS防抱死制動系統各元件安裝置如圖1所示。

圖1 ABS/TCS電控系統各元件安裝位置

①拆下車輪，檢查輪速傳感器的安裝情況，并清潔傳感器感應端子，必要時應進行調整安裝，使其工作正常。

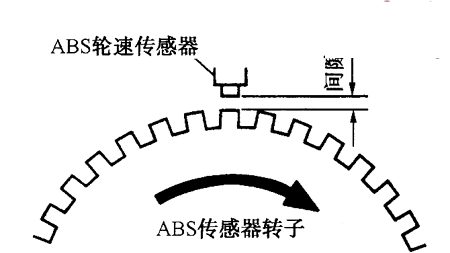

②檢查傳感器和轉子之間的間隙應為0.3～1.1mm，如圖2所示。

③拆下傳感器插頭，檢查傳感器電阻，應為1.3～1.7kΩ，否則，應更換輪速傳感器。

④檢查信號電壓。舉升車輪，使四輪懸空，拆下ABS傳感器插頭。以每秒轉一圈的速度轉動轉子，檢查輸出信號電壓，應在0. 25～1. 2V(AC)之間，否則，應更換ABS輪速傳感器。

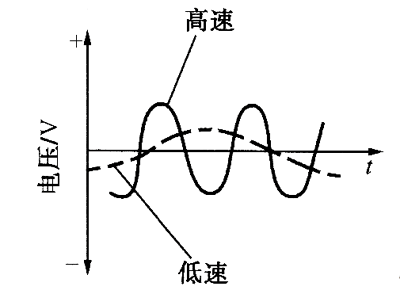

⑤檢查信號波形。旋轉車輪，用示波器檢查傳感器輸出信號波形，如圖3所示，若波形與圖3不符，則應更換傳感器。

圖2 ABS輪速傳感器間隙檢查

圖3 信號波形檢查
