<del id="aymay"></del> 電路功能與優勢

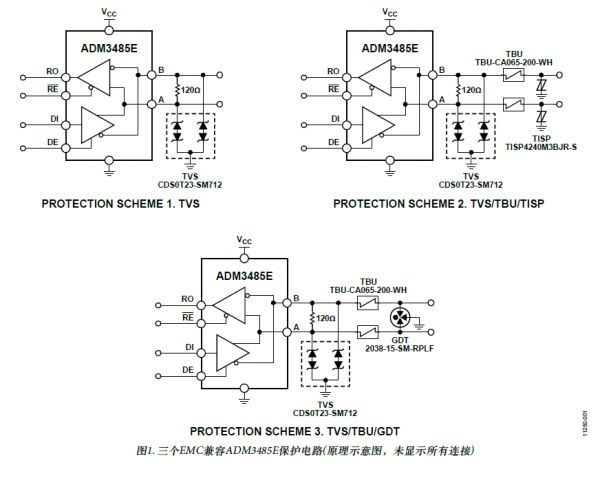

圖1所示電路使用ADM3485E收發器，是經過驗證并測試的電磁兼容性(EMC)解決方案，可為使用廣泛的RS-485通信端口提供三重保護。每個解決方案都經過測試和特性表征，確保收發器和保護電路元件之間的動態交互能夠協同工作，保護它們免遭靜電放電(ESD)、電快速瞬變(EFT)和電涌的破壞——分別由IEC 61000-4-2、IEC 61000-4-4和IEC 61000-4-5標準定義。本電路使用ADM3485E提供經過驗證的RS-485接口ESD、EFT和電涌(常見于惡劣工作環境)保護。
電路描述
在工業和儀器儀表應用中，RS-485總線標準是使用最廣泛的物理層總線設計標準之一。RS-485提供多個系統之間的差分數據傳輸，這些系統通常相距很遠。RS-485的應用包括：過程控制網絡、工業自動化、遠程終端、樓宇自動化(例如，暖通空調(HVAC)、保安系統)、電機控制和運動控制。
在這些實際的系統中，雷擊、電源波動、感應開關和靜電放電會通過產生較大瞬變電壓對通信端口造成損害。設計人員必須確保設備不僅能在理想條件下工作，而且能夠在實際可能遇到的惡劣環境下正常工作。為了確保這些設計能夠在電氣條件惡劣的環境下工作，必須符合EMC規范。
許多EMC的問題并不簡單，且不易呈現，因此必須在產品開發周期的初級階段即將其考慮在內。正確的解決方案和保護電路必須作為整體設計的一部分，而非留到最后一刻。保護電路必須集成特定收發器生產商的輸入和輸出結構，作為設計的組成部分。
IEC 61000規范定義了一組EMC耐受性要求。在這組規范中，設計人員必須考慮數據通信線路的下列三類高壓瞬變：
· IEC 61000-4-2靜電放電(ESD)
· IEC 61000-4-4電快速瞬變(EFT)
· IEC 61000-4-5電涌耐受
ESD和EFT具有類似的上升時間、脈沖寬度和能耗水平。電涌瞬變具有更長的上升時間和脈沖寬度;其幅度最終可能比ESD或EFT瞬變電能的幅度高3至4個數量級。由于ESD和EFT瞬變的相似性，它們的電路保護設計也相近。但是因為電涌瞬變的電能水平較高，因此必須將它們區別對待。

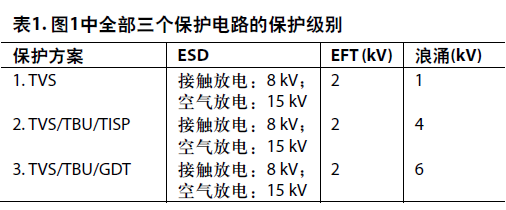

每款解決方案都向數據端口提供ESD電壓(8 kV接觸放電和15 kV氣隙放電)以及2 kV的EFT電壓保護。不同的解決方案提供高達6 kV的更高電涌保護等級。電路保護等級列于表1中。

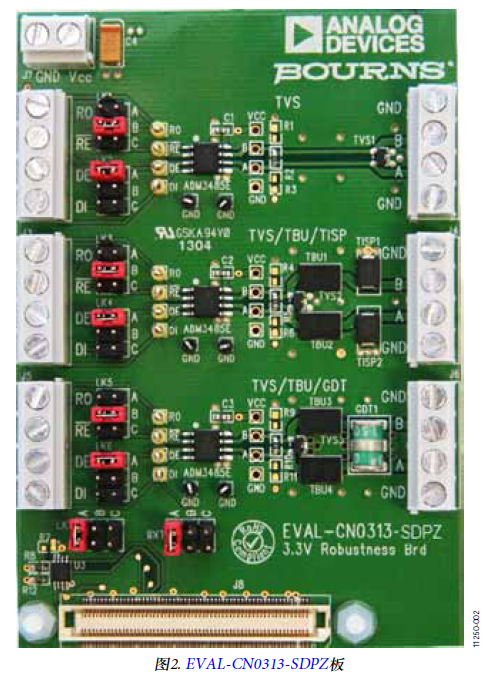

圖2顯示EVAL-CN0313-SDPZ板的實物照片。電路板上有三個ADM3485E器件，每個器件用于一種保護方案。每種保護方案都提供本文描述的ESD和EFT保護，并提升電涌保護等級。
有關EVAL-CN0313-SDPZ板的完整設計支持包，包括原理圖、布局文件和物料清單，請參閱www.analog.com/CN0313-DesignSupport。
ADM3485E是一款3.3 V低功耗數據收發器，適合用于多點傳輸線路的半雙工通信。它的數據速率高達12 Mbps，總線引腳(A和B)上的共模電壓范圍為?7 V至+12 V。數據通過DI引腳發送出去，通過RO引腳接收。驅動器和接收器的輸出都可使能或禁用，即通過改變DE和RE引腳上的相應邏輯電平，進入高阻抗狀態。
電源和接地通過螺旋電纜連接器互相連接(VCC和GND)。該連接器供全部三個ADM3485E器件使用。
