    MEMS加速傳感器瞄準醫療領域應用

    2013-08-20 17:13 來源:互聯網 作者:洛小辰

    通過基于微電子機械系統(MICRO ELECTRO MECHANICAL SYSTEM, MEMS)的加速傳感器和陀螺儀的設計,MEMS技術已經廣泛應用于導航和游戲軟件領域;但是,微型電磁式感應器技術正越來越多地應用于醫療領域。

    MEMS普遍應用于患者診斷器械中。這種診斷器械用于檢測患者心臟的功能。醫務人員通常采用的方法是通過心電圖來檢查患者心臟功能情況。在心電圖檢查過程中,醫務人員會將一套電極連接在人體上,使其與皮膚表面接觸。通過這種方法,我們可以測量復雜的向量心電圖(VCG)。向量心電圖是一種傳統的方法,它可以記錄患者心電P-QRS-T波的振幅和時間或者僅僅記錄R波峰值的時間。這種向量心電圖跟圖一所示的心率監測或者運動計算機中顯示的圖像一樣。

    23

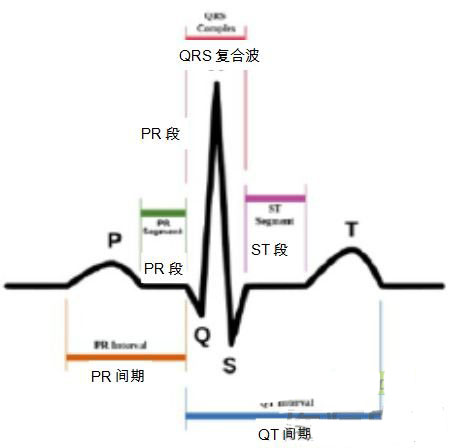

    圖一:心電圖中的P-QRS-T波。

    心電圖可以為我們提供大量相關信息,這些信息包括心臟功能障礙、心臟疾病、以及心臟功能恢復情況、患者的軀體和心理壓力情況。但是,心電圖不能很好地檢查患者心臟的機械泵血功能或者心臟的機能。此外,這些電極可能會干擾患者的日常生活,尤其是干擾患者的娛樂活動和夜間的心電監測。幸運的是,在醫療領域,我們可以通過其他手段來檢查心臟的功能情況,如心臟超聲監護和心臟沖擊掃描圖(Ballistocardiology, BCG)。機械式心沖擊掃描圖記錄著心臟的電信號,但是其信號延遲30到40微秒。

    利用心臟沖擊掃描圖,我們可以通過檢測胸部的動力和加速情況記錄心臟的機械活動。此外,還有一種方法,通過遙控心臟沖擊掃描圖,我們可以檢測心臟的泵血機能。運用遙控心臟沖擊掃描圖,我們可以不需要將電極或者器械接觸到患者的皮膚表面。這種方法對于檢測患者日常生活過程中的心電活動是一種很大的優勢。由于血流通常朝一個方向流動,因此我們可以只需要記錄在一個軸的血流方向即可,例如人從頭到腳的長度軸向。

    心臟沖擊掃描圖可以很好地用于預防性醫學領域,如用于檢測身體和心理壓力情況或者用于檢測早期冠心病。圖二中顯示的波幅測量的是心臟的每搏輸出量:從時間上看,我們可以推斷出心臟的功能情況、心率、以及心率的變異情況。心率的變異情況很好地記錄了該患者的恢復情況和在檢測過程中承受的壓力情況。圖二中的振幅I和IJ可以有效地應用于評估某些疾病的嚴重程度, 如動脈瓣膜病、冠心病、甚至可以評估患者的壽命。

    24

    圖二:心臟沖擊掃描圖波形。

    通過加速傳感器記錄心臟的沖擊信號有很大的難度,心臟活動的加速信號十分低弱,而感應器自身的噪音、環境噪音比較大,同時還可能存在醫療檢查過程中出現的機械頻率響應和振動干擾(如測體重的電子稱和患者的病床)。在病床上監測心臟沖擊掃描圖尤其重要,因為這種心臟沖擊掃描圖可以在不干擾患者睡眠的情況下,對患者的身體健康和功能恢復進行監測。心臟沖擊掃描圖不需要電極接觸,因此不會影響患者的日常活動,也不會干擾患者的睡眠。基于這種獨特的優勢,心臟沖擊掃描圖在某些領域的作用十分顯著,這些領域包括監測患有由于身體或者心理疾病而產生睡眠障礙的患者的心臟功能,以及監測運動員最佳訓練效果從而避免訓練過度。
