果蔬“很忙”：DIY果蔬也能驅動的低功耗單片機

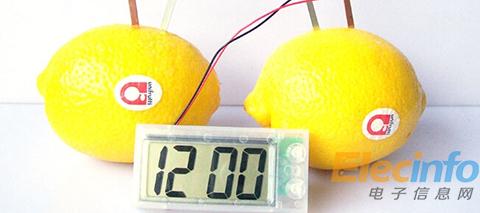

科技發達的時代，果蔬也開始變得很忙，低功耗單片機讓水果電池驅動LCD成為展示會上的噱頭，三片檸檬的電力，應該足夠帶動LCD的。不過最初當用Mega8L做了一個電路卻不能用水果電池驅動時，決心親自實踐一番，看看水果供電的AVR單片機能否成功。這樣可以驗證對低功耗單片機設計的一些認識;而手頭上一個用 MSP430($2.0250)的項目，樣機已經做好多時了，覺得MSP430不爽(不只是貴，我們還要維護兩套平臺)，有心想要改成AVR。那個MSP430功耗真是低，3節五號鎳鎘電池供電的樣機，停停走走用了一年多。

硬件：Mega88，32KHz外部晶振，2倍負壓電路由AVR的PWM驅動，LCD是靜態的筆端式LCD，用Mega88的IO口直接驅動，沒有分時掃描。

軟件：在Timer0中斷服務程序中每2秒鐘刷新LCD顯示，平時AVR工作在空閑模式。Timer1提供PWM波形驅動2倍負壓電路。

測量數據：電路工作時水果電池電壓2.5V，整機電流30uA，2倍負電壓提供電壓大約-3V。

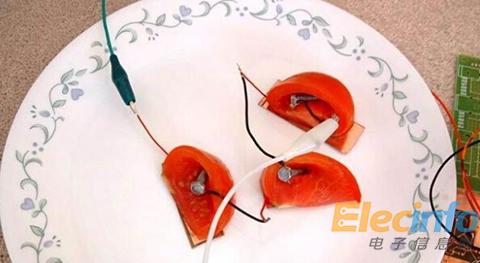

這是水果電池的電極，陽極是做PCB的覆銅板，陰極是鍍鋅螺絲。將上述電極浸入滴過醋的三個水杯里，我測到水果電池的容量能達到：空載電壓3V，短路電流400uA。

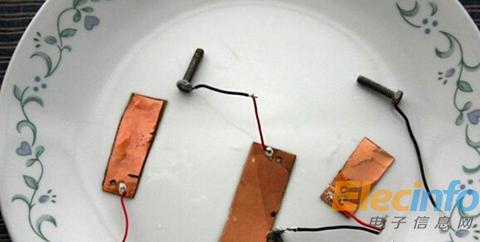

水果電池的電極

用Mega8L做了一個電路，驅動靜態的筆端式LCD，能夠在2～3節電池下工作，卻不能用水果電池驅動。原來Mega8L標稱的最低工作電壓是2.7V，實際可以工作到2.5V。水果電池電壓被拉到1.9V，電流60uA，可見水果電池的容量很小。我沒有花時間去改進水果電池，倒是想進一步改進AVR。于是我先用Tiny13做了一個閃爍LED的實驗，成功的驗證了水果對AVR單片機供電的可能。Tiny13是可以工作到1.8V的。LED是Fairchild的HLMP-D150($0.1500)，小電流時的亮度要比普通LED好。實際上當LED點亮?xí)r，絕大部分功耗在LED上。

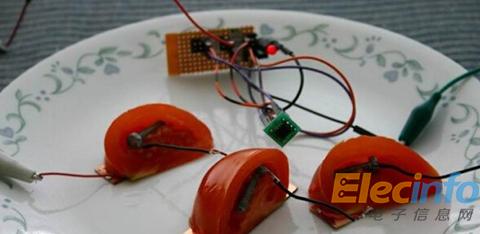

Tiny13驅動LED閃爍(亮)

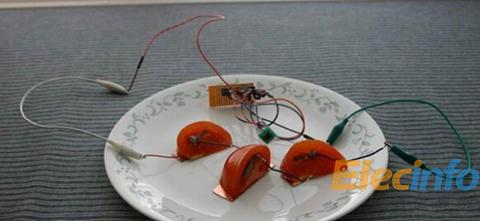

Tiny13驅動LED閃爍(滅)

一周以后的水果電池
