開關電源軟開關模式 讓PWM無處不在

PWM又被稱為脈沖寬度調制，它其實是一種模擬控制方式。移相全橋變換器可以大大減少功率管的開關電壓、電流應力和尖刺干擾，降低損耗，提高開關頻率。那么如何設計PWM軟開關模式的開關電源呢？小編就將以UC3875為核心來分享這款設計。

這款軟開關電源采用了全橋變換器結構，使用MOSFET作為開關管來使用，參數為1000V/24A.采用移相ZVZCSPWM控制，即超前臂開關管實現ZVS、滯后臂開關管實現ZCS，電路結構簡圖如圖1，VT1~VT4是全橋變換器的四只MOSFET開關管，VD1、VD2分別是超前臂開關管 VT1、VT2的反并超快恢復二極管，C1、C2分別是為了實現VTl、VT2的ZVS設置的高頻電容，VD3、VD4是反向電流阻斷二極管，用來實現滯后臂VT3、VT4的ZCS，Llk為變壓器漏感，Cb為阻斷電容，T為主變壓器，副邊由VD5~VD8構成的高頻整流電路以及Lf、C3、C4等濾波器件組成。

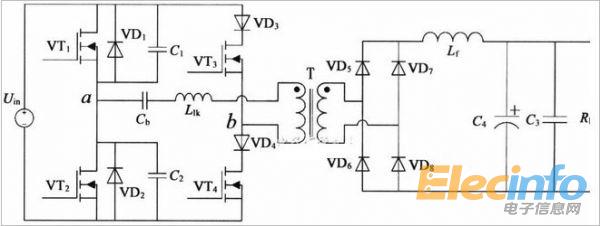

圖1 1.2kw軟開關直流電源電路結構簡圖

其基本工作原理如下：

當開關管VT1、VT4或VT2、VT3同時導通時，電路工作情況與全橋變換器的硬開關工作模式情況一樣，主變壓器原邊向負載提供能量。通過移相控制，在關斷VT1時并不馬上關斷VT4,而是根據輸出反饋信號決定移相角，經過一定時間后再關斷VT4,在關斷VT1之前，由于VT1導通，其并聯電容 C1上電壓等于VT1的導通壓降，理想狀況下其值為零，當關斷VT1時刻，C1開始充電，由于電容電壓不能突變，因此，VT1即是零電壓關斷。

由于變壓器漏感L1k以及副邊整流濾波電感的作用，VT1關斷后，原邊電流不能突變，繼續給Cb充電，同時C2也通過原邊放電，當C2電壓降到零后，VD2自然導通，這時開通VT2,則VT2即是零電壓開通。

當C1充滿電、C2放電完畢后，由于VD2是導通的，此時加在變壓器原邊繞組和漏感上的電壓為阻斷電容Cb兩端電壓，原邊電流開始減小，但繼續給Cb充電，直到原邊電流為零，這時由于VD4的阻斷作用，電容Cb不能通過VT2、VT4、VD4進行放電，Cb兩端電壓維持不變，這時流過VT4電流為零，關斷VT4即是零電流關斷。

關斷VT4以后，經過預先設置的死區時間后開通VT3,由于電壓器漏感的存在，原邊電流不能突變，因此VT3即是零電流開通。

VT2、VT3同時導通后原邊向負載提供能量，一定時間后關斷VT2.由于C2的存在，VT2是零電壓關斷，如同前面分析，原邊電流這時不能突變，C1經過VD3、VT3.Cb放電完畢后，VD1自然導通，此時開通VT1即是零電壓開通，由于VD3的阻斷，原邊電流降為零以后，關斷VT3，則VT3即是零電流關斷，經過預選設置好的死區時間延遲后開通VT4，由于變壓器漏感及副邊濾波電感的作用，原邊電流不能突變，VT4即是零電流開通。

ZVZCS PWM全橋變換器拓?fù)涞睦硐牍ぷ鞑ㄐ稳鐖D2所示，其中Uab表示主電路圖3中a、b兩點之間的電壓，ip為變壓器T原邊電流，Ucb為阻斷電容Ub上的電壓，Urect是副邊整流后的電壓。

VT2、VT3同時導通后原邊向負載提供能量，一定時間后關斷VT2，由于C2的存在，VT2是零電壓關斷，如同前面分析，原邊電流這時不能突變，C1經過VD3、VT3.Cb放電完畢后，VD1自然導通，此時開通VT1即是零電壓開通，由于VD3的阻斷，原邊電流降為零以后，關斷VT3，則VT3即是零電流關斷，經過預選設置好的死區時間延遲后開通VT4，由于變壓器漏感及副邊濾波電感的作用，原邊電流不能突變，VT4即是零電流開通。

ZVZCS PWM全橋變換器拓?fù)涞睦硐牍ぷ鞑ㄐ稳鐖D2所示，其中Uab表示主電路圖3中a、b兩點之間的電壓，ip為變壓器T原邊電流，Ucb為阻斷電容Ub上的電壓，Urect是副邊整流后的電壓。

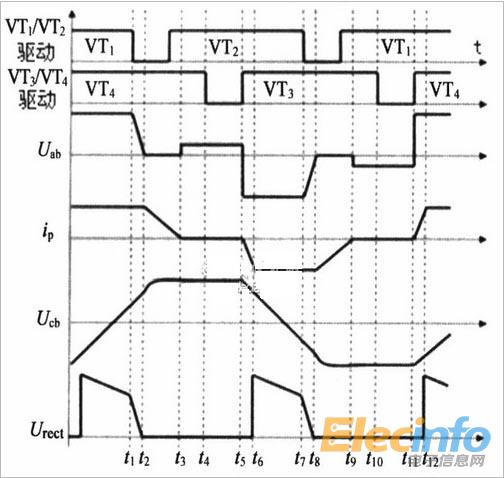

圖2 理想工作波形
