高手支招 以UCC28070為基礎的PFC設計

在開關電源的運行當中，電流與電壓之間會產生相位差，這是一種因為進行交換功率而產生損失的現象。此時我們就需要PFC功率因數校正來減少損失。網絡上PFC的相關介紹資料非常多，卻很少有采用實例進行講解的文章出現。本文內容來自論壇達人的親身實踐，為大家介紹了以UCC28070為基礎的PFC電路設計。

首先我們先來看一下整體電路的參數。

輸入電壓：85V-265V，輸出390V;

PF：0.9-0.99;

效率：≥96%;

輸出功率最大3400W;

磁環電感采用2個40MM鐵硅鋁繞制，電感量為300μH;

實物圖如下：

圖1

輸出電容用了3個330UF的電容，相對來說有點偏小，因為這版設計是配套1500W逆變器后級用在在線式UPS上面，加上逆變橋的電容就能達到要求了。

毫無懸疑的，最后發熱嚴重的點還是在整流橋堆上。目前采用的是2個25A600V的橋堆并聯，設計時沒想50A的橋堆用到2500W的時候熱量還是挺大的，總體來說整機功率管的熱量要小于橋堆。這是整機的一點不足之處。需要單獨加以小風扇給橋堆散熱。

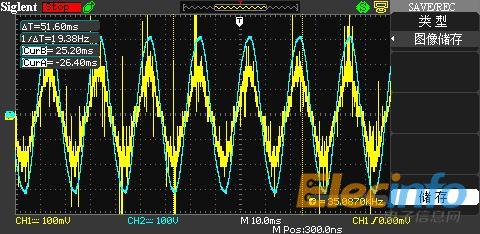

 圖2 輸入電壓和輸入電流波形

從圖2的兩張圖中可以看出電流波形已經基本正弦化，同步于輸入電壓。圖3為PFC2個電感的電流波形：

圖3

圖3顯示的并不是電感電流的細節展開波形，在現實當中這兩個電感是交錯180度的。

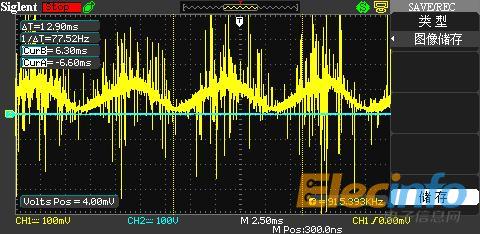

圖4 高壓直流輸出的電流波形

從圖4中可以看出電流為跟隨市電電壓100HZ的電流波形。在整個設計開始之前，我們先要確定一些重要的設計要素。

(編者按：本文為電源網論壇網友345295362原創分享，本文觀點僅代表個人。)
