    單片機數控恒流源電路將工業應用拿下

    2014-06-13 10:46 來源:電子信息網 作者:娣霧兒

    恒流源,顧名思義是能夠向負載提供恒定電流的電源,也叫穩流源或電流源。數控恒流源的應用隨著電子技術發展使用越來越廣范,在電子測量儀器、激光、傳感技術、超導、現代通信、科技技術領域都有應用,發展前景良好。不僅于此,目前急需迫切解決的工業需求是數字化工業生產采集的模擬信號量,將它作為控制信號的恒定電流,參與下一級生產、控制當中。

    1 系統的結構與原理

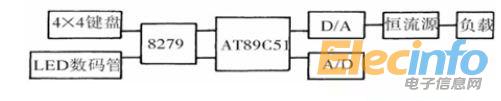

    變壓整流、單片機控制部分、D/A 與A/D 轉換電路、供電部分、顯示器或鍵盤接口電路、恒流源電路等,本數控恒流源便由以上的幾個部分組成。該系統還能實現人機交流,主要是通過LED數碼管和小鍵盤來實現的,LED 數碼管顯示電流值以及一些相對應功能,而小鍵盤則可以實現人為的來控制恒流源輸出,即當未小鍵盤控制下的狀態時,用戶的輸入狀態會被顯示,而當為A/D 采樣控制時,主要控制部分器件包括:模數轉換芯片、鍵盤顯示接口芯片、單片機、驅動芯片、8 位數模磚和芯片等。核心的控制芯片采用AT89C51 通用單片機,主要因為其功能完備、性能較為穩定,具有較低的成本,是首選的小型控制系統核心控制芯片。利用A/D 采樣處理交由D/A 輸出,可以在鍵盤與電路之間進行通信,而8279 管理鍵盤與電路,使得處理器的負擔減輕,單片機的口線和時間被顯示電路與鍵盤過多占用的問題,也能夠得到結局。系統總體框圖(如圖1)。

    單片機1

    2 系統硬件的電路設計

    2.1 供電和變壓整流

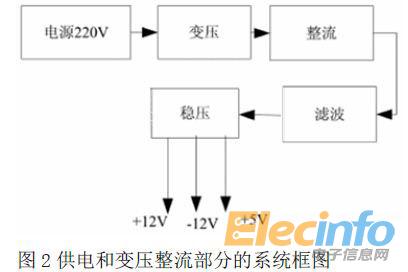

    供電部分主要為D/A 轉換芯片和數控部分提供使用電源,也同時作為穩壓輸出電路的主電源。輸出50hz,200-240v 的交流電,通過變壓器整流、變壓、濾波,得到+12v、+5v、-12v,三種系統所需的電壓(如圖2 所示)。要考慮整流管的壓降來選擇濾波電容,電網波動為10%,選用7912/7805/7812,由于7812/7912 功率大、負載重,需要加裝散熱器。所以用4700UF/16V 為濾波電容。在穩壓器的輸出端都加上濾波器,以使輸出電流紋波≤ 0.2ma。

    單片機2

    1 2 3 >
