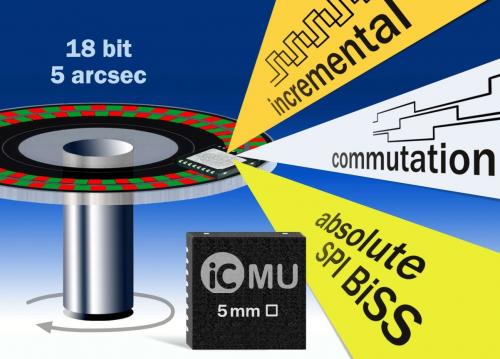

離軸磁編碼器 iC 設立新標準:具備 18 位絕對分辨率,適用于空心軸、通軸和線性應用
全面整合單芯片器件 iC-MU 是典型運動控制應用中用于掃描磁極轉子和扎帶的理想選擇。例如,可用于無刷電機的絕對定位編碼器、增量式編碼器和換向編碼器。位置數據將實時生成并作為增量信號通過串行接口(BiSS、SSI 和 SPI)提供,不存在處理延遲。本產品采用特殊的 FlexCount 插值,可配置為任意脈沖計數。
iC-MU 的磁目標有兩個極寬約為 1.28 毫米的增量軌道。4/10 毫米的工作距離即可滿足傳感器的需求。本產品配備兩個同步正弦-至-數字轉換器,用于達到最佳實時特性;這些用于初始化循環游標計算。無需移動,即可確定絕對位置。
當距離為 164 毫米時,如果這段距離上的絕對位置分辨率為 0.16 微米 (!),線性系統內的橫移速率則有可能達到 16 米/秒。可利用多匝信息對 iC-MU 進行級聯或啟動來增大該距離。在旋轉系統或旋轉編碼器中,當分辨率為 5 角秒時,iC-MU 的運行速度可達 24,000 轉/分鐘。
