    信號網絡光纖傳輸化的優點、應用方式及系統組成

    2014-02-08 17:40 來源:電源網 作者:鈴鐺


    光纖經過這幾年的發展依然不是什么高大上的名詞,現如今大部分家用寬帶已經具備光纖作為搭載媒介進行網絡互通,但我們?yōu)槭裁匆饤壚鲜降膫鬏斆浇椋霉饫w取而代之呢,這就要從光纖的幾個特點說起。

    1.光纖的傳輸優點

    光纖是由石英玻璃特制而成,并以傳輸光信號為目的的一種介質。光纖由于傳輸損耗低、帶寬大、重量輕、容易鋪設和材料來源豐富等特點,而成為通信、廣播電視領域最重要的傳輸介質。自從光纖傳輸技術滲透到有線電視領域后,得到了普及和應用。用光纖光纜取代傳統的同軸電纜作超干線、干線、支干線后,使有線電視信號高質量地傳送得更遠。與傳統的電纜傳輸方式相比,光纖傳輸具有很多獨特的優點

    (1)傳輸損耗小、距離遠

    單模光纖對于工作波長為1310nm窗口,每千米損耗為0.34dB。對于工作波長為1550nm窗口,每千米損耗為0.19dB。相當于同軸電纜傳輸損耗的幾百分之一,無中繼高質量傳輸多路有線數字電視信號可達70km以上,并且在1GHz帶寬范圍內各頻道的衰減損耗幾乎一樣,無需控制和均衡,工作非常穩定。

    (2)傳輸頻帶寬、容量大

    光的頻率為處在數百太赫茲(THz)(T=1012),數量級的電磁波,用于光纖有線電視傳輸系統的光譜波長1310nm和1550nm的單模光纖,在這段光譜區域內,每1nm的光譜可以提供一個超過100GHz的潛在帶寬,單根光纖就可以傳送幾十套以上至幾百套的電視節目。如果使用多纖單模光纜則傳輸容量成倍增長。這是其他傳輸方式無法比擬的。由于傳輸容量大,抗干擾能力強,最適合開展雙向傳輸和交互業務。

    (3)傳輸質量好,傳輸系統成本低

    用光纖取代同軸電纜作有線電視干線、超干線,可省去一連串的干線放大器和饋電環節,改善了CATV網絡的技術指標,提高了CATV系統的可靠性。

    由于傳輸系統收/發設備完全隔離,保持了網絡的穩定,無論線路長短,都不存在調整的工作量;在無源網絡中使用光耦合器/分路器,可實現一點對多點的傳輸,即一個光發射機可供幾個光接收機使用。

    總之,使用光纖傳輸系統可減少日常維護和調整,簡化CATV系統的設計工作,降低了系統的運行費用。同時,也提高了傳輸質量。


    02000000000000000000000


    (4)抗干擾能力強、保密性好

    由于光纖采用石英材料制造,傳輸?shù)氖枪庑盘枺皇芡饨珉姶鸥蓴_,不存在雷擊和電力沖擊的威脅。不存在電磁波的泄漏,傳輸信號難以竊取,保密性較好。另外,光纜尺寸小、重量輕、可撓性好,利于在不同的環境敷設、安裝。

    (5)光纖耐高溫、抗銹蝕、壽命長

    光纖采用石英玻璃拉絲而成,其熔點達2000℃以上,在高溫下幾乎不受影響,但低于零下20℃時,光纜損耗稍有增加。由于光纖的化學穩定性很好,潮濕和有污染的環境對它影響很小。一般光纜的壽命可達20年以上。

    2.光纜的應用

    光纜在有線電視系統中,主要用于傳輸系統超干線(FST)和主干線,也有的光纜到饋源(FTF)、到最后一個小區等。

    在CATV傳輸網絡中,系統中心前端與分前端或遠的分配中心之間敷設光纜構成光纜超干線,省去了在傳統同軸電纜傳輸過程中使用的一連串的干線放大器,提高了電視信號的傳輸指標,降低了成本。

    在前端、分前端與分配節點之間敷設光纜構成光纜主干線。將原有電纜網按用戶分布情況,劃分一定范圍的用戶為一個區域,在每個區域中心設置一個光電轉換節點。

    光纜到饋源,是CATV網絡的主要傳輸模式,從中心前端或分前端按星型輻射方式敷設光纜到各分配點,在分配點進行光/電轉換,從節點再以星型一樹型方式敷設支線電纜和用戶電纜到達該區域中各電視用戶,這種模式的電纜網可用延長放大器覆蓋服務區域。

    3.光纜傳輸系統的構成

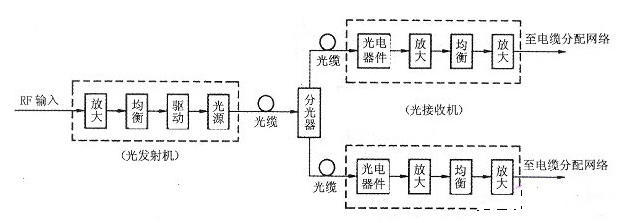

    光纜CATV傳輸系統由光發射機、光接收機和光纜組成,其方框圖如下圖所示。

    前端合成的多路電視射頻信號,通過電纜連接頭送入光發射機,光發射機將射頻信號送入光源驅動電路放大并驅動光源,把射頻信號調制在光載波上成為光調制信號,并經光纖連接器送入光纜。在光接收端,光信號由光分路器和光纖連接器傳送到光接收機,光接收機通過光/電轉換,將光纜傳送來的光信號解調還原為原來的射頻調制信號,連接上同軸電纜分配網絡,把電視信號分配給電視用戶。
