    C6000 DSP NDK組播網絡實現通用快速傳輸

    2014-01-22 10:41 來源:電源網 作者:娣霧兒

    0 引言

    嵌入式系統采用以太網接口傳輸數據相對于傳統的串口、并口、1553B總線接口來說具有通用性強、傳輸速度快的特點,并且保證了較高的可靠性。TI公司在TMS320C6455(以下簡稱C6000系列高端的芯片中,大多提供了網絡接口模塊,DSP6455)就是其中典型的一款芯片。它的工作時鐘可達1 GHz,片上集成以太網接口模塊EMAC。結合TI公司推出的NDK(Net DevelopKit)網絡資源開發包,可以大大縮短嵌入式系統中網絡應用的開發周期,并且性能不遜于W5300等專業網口芯片。由于一片DSP6455只有一個EMAC接口以及MDIO管理模塊,并且NDK的軟件初始化只查詢一個PHY口就停止,所以傳統應用中,典型設計是在該DSP芯片外部接一個PHY芯片,連接一個終端設備,或者通過總線直接連接以太網專用芯片來實現點對點的網絡連接。而現在越來越多的嵌入式系統應用需要連接多個終端設備進行組網,在網絡中進行數據交換。本文選擇利用DSP6455外接Marvell公司的SWITCH芯片(88E6060),該芯片具備6個端口,每個端口都具備100M/10M全雙工的通信能力,最終實現該嵌入式系統與其他兩個設備的100MHz組播方式的網絡通信。

    1 電路原理設計

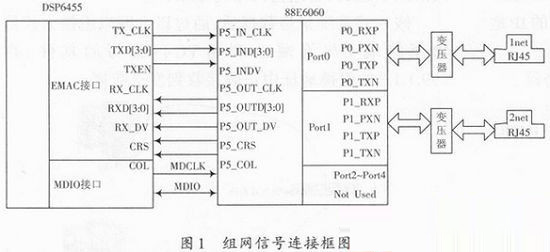

    基于TI DSP6455的片內EMAC/MDIO模塊、片外SWITCH(88E6060)芯片及其外圍電路的接口設計,可以快速實現OSI七層模型中數據鏈路層和物理層(MAC+PHY)的組建。DSP6455支持三種接口連接方式,MII/RMII/GMII。MII接口(Media Independent Intetface)以及RMII(Reduced Media Independent Interface)接口分別為媒體獨立接口和縮減媒體獨立接口,它們支持10M/100M工作模式。GMII接口的全稱是吉比特媒體獨立接口(Gigabil Media Independent Interface),它支持10M/100M/1 000M三種工作模式。因為選取的88E6060只支持百兆MII/RMII的接口方式,本設計采用MII的接口方式進行連接,信號連接框圖如圖1所示。

    網絡1


    設計過程中,使用88E6060的port5作為MII接口與DSP6455的EMAC接口進行連接,port0~port4可以任意使用,作為PHY對外進行連接。本設計以應用port0和port1為例進行說明,其他情況相似。配置時將88E6060的ENABLE_MII5和DISABLE_MII4管腳懸空,通過其內部上拉/下拉使能port5的MII口,DSP6455通過MDIO接口對88E6060的內部PHY寄存器進行訪問,通過EMAC接口發送和接收網絡數據。

    1 2 3 >
