    有效抑制EMI的D類放大器 低成本提供高音質

    2014-01-17 10:24 來源:電子信息網 作者:云際

    消費類音頻工程師多年以來試圖利用較省電的數字D類放大器來取代功耗較高的模擬A/B類放大器。但傳統D類放大器解決方案中固有的EMI高輻射會干擾AM/FM收音機和智能手機的運行,為滿足EMI規范而添加過濾和屏蔽措施又帶來較高的成本,阻礙了D類放大器的應用。

    1

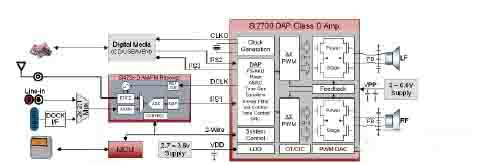

    圖1,Si270x結構框圖高性能模擬與混合信號IC廠商Silicon Laboratories(芯科實驗室有限公司)發布能有效消減電磁干擾(EMI)的5W立體聲D類放大器。該放大器通過獨特技術削減EMI對音質的影響,為消費類音頻電子產品帶來高保真音質。

    Silicon Labs廣播系統音頻處理放大器總監Rick Beale介紹說,傳統的D類放大器在900MHz收發頻段產生大量的EMI輻射,削弱了智能手機和其擴展設備空中(OTA)收發信號質量。此外,大多數擴展平臺采用模擬架構,非常容易受到TDMA發射所產生的噪聲影響。Si270x放大器是智能手機友好的全數字架構,不易受輻射噪聲的干擾,Silicon Labs的EMI消減技術增強了OTA的性能和兼容性。作為Silicon Labs D類放大器系列產品的首個成員,新型Si270x放大器廣泛適用于對價格和噪音敏感的消費類音頻產品,包括智能手機擴展設備、桌面收音機、電視機條形音箱和監視器、音響和電池供電的收音機。

    Si270x 放大器采用多級EMI消減技術,從源頭上抑制傳統D類放大器的干擾,使其更易符合EMI規范、更適用于AM/FM收音機和智能手機。與現存的D類放大器解決方案相比,Si270x放大器在EMI規范頻帶內將輻射干擾降低了10倍,在FM無線波段內降低了100倍,在AM波段內降低了1000倍。

    Rick Beale表示,憑借其開創性的EMI消減技術,Silicon Labs解決了D類放大器技術面臨的挑戰。Si270x主要通過4個層面的技術實現對EMI的抑制:首先是利用了擴展PWM(脈寬調制)的方式,有效抑制寬帶開關輻射能量,使輻射能量縮減到少于原有的1/10,且在此過程中有效保證音質;第二,可調制的無噪聲陷波(Notch)技術降低35dB的噪音,確保清晰的AM信號接收;第三,可調整的開關轉換使PWM的轉換過程更加平滑,更易滿足一致性要求和FM接收;最后,Si270x提供了片上反饋保護,除提升音頻質量外,還可抑制在削減EMI影響時可能出現的衍生問題,對某些信號變化提供補償。

    在音質方面,其總諧波失真(THD)為-0.05%,信噪比(SNR)達到90dB ~ 95dB。Si270x放大器內部針對主音頻設備提供7波段均衡調節功能,附屬音頻設備提供2波段調節功能。前者主要針對主音頻流輸出,因此提供較多的調節靈活度,附屬通道一般外接低通通道等附屬聲道,僅需部分調節功能即可滿足要求。為了避免傳統D類放大器帶來的EMI,音頻工程師往往采用低成本但效率低的A/B類放大器,這需要更大、更昂貴的電源供應器及散熱片(一些需要9V或12V電池配置)。Si270x放大器使得開發者可以在便攜式音頻系統(如音響)中使用更小和更低成本的電源供應器,更少的電池,且不降低性能。與采用A/B類放大器的系統相比,Si270x可延長2.5倍的播放時間,且僅需一半的電池數量(4節AA堿性電池)即可提供長達8.4小時的播放時間。

    “此外,Si270x內置的音頻處理DSP功能也可以為音頻系統的主處理器分擔一部分計算任務,” Rick Beale說,集成的DSP音頻處理器采用Silicon Labs獨有的雙核24位DSP核心,可平衡調制揚聲器、壓縮器增加音量,并內建3D聲效支持。Silicon Labs Si270x僅需要低成本的濾波器,即可利用省電、有效抑制EMI的D類放大器技術與音頻設備協同工作,將徹底改變現有音頻放大器的市場格局。

    EMI D類放大器
