國貨精品之普源DS4000系列示波器測評

編者按：作為電源電子工程師來說，能夠找到各種問題的示波器是研發及設計中不可缺少的設備，但一套示波器總是價值不菲，而國產示波器總是讓我們望而卻步。但今天在電子行業高速發展的時代，示波器國貨也開始雄起！今天，我們將和大家分享普源DS4000示波器的功能、特點，希望能夠繼續幫大家全面地了解這款優質的放心國貨。

示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖象，便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點。在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。

雖然我與電子的結緣源于一顆低頻變壓器，但說起來我與開關電源結下不解之緣的當然要數算工程師們幾乎每天都接觸的示波器了。雖然已經記不清那臺示波器的型號了，但從示波器上看到開關電源的各個波形時的情形至今歷歷在目。

對于開關電源工程師們幾乎每天都接觸的示波器了，或者說一個開關電源工程師根本離不開示波器，通過它工程師能熟知設計的產品是否存在這樣或那樣的問題，以及幫助工程師們找到問題。

我們都了解，電子行業發展最早期的電子元件都是國外的，漸漸的，電阻、電容、二極管、三極管、MOSFET、IGBT、IC……甚至于高可靠性高效率的模塊電源和整機電源都有了國貨的雄起。接觸示波器多年一直對國產示波器有種擔心，怕它們不夠準確，對電源工程師而言，測試數據不準確會是致命的。此次借著電源網的“普源精電免費體驗”的活動，我也申請了一臺普源的DS4000示波器來試用，其中體會就是：真心感覺不錯，示波器國貨也雄起了!

原帖地址，歡迎參加討論點：http://www.916339.com/bbs/1474099.html

今天我們就來詳細測評下這款國貨精品之普源DS4000系列示波器。

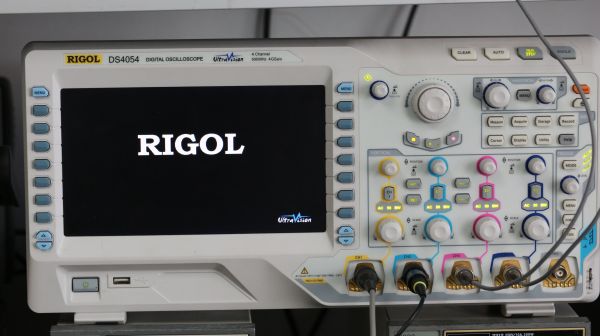

外觀看起來非常beautiful，現在看到的這臺目前正在電源網深圳研究中心使用中：

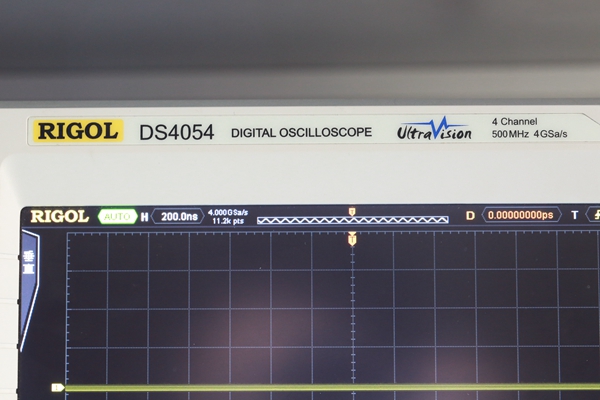

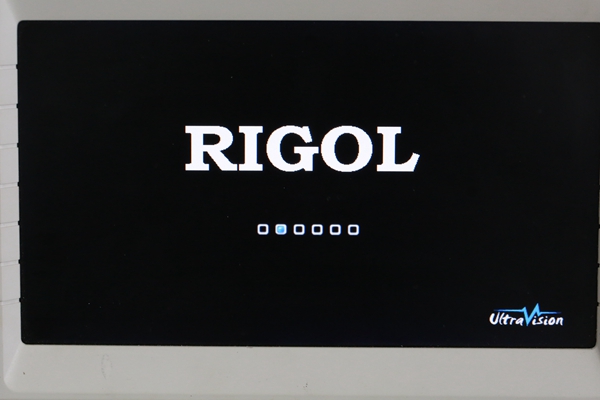

開機速度可以說是秒殺，比起曾經使用過的示波器，可以說是SSD和HDD的開機速度區別，秒殺無等待的感覺真好。說起這DS4000系列示波器的規格，說實在的我也是新用，以下是產品規格簡介：

產品特性：

• 寬帶100MHz，200 MHz，350 MHz，500 MHz
• 實時采樣速率高達4G Sa/s
• 標配儲存深度達140Mpts
• 2或4個通道(DS40X2，DS40X4)
• 波形捕獲率達110,000個波形每秒
• 獨創的UItraVision技術
• 硬件實時波形不間斷錄制功能和波形分析功能
• 豐富的觸發和總線的解碼功能
• 9英寸WVGA256級灰度顯示
• 低底噪聲，最小垂直檔位達1mV/div
• 豐富的接口(USB、VGA...)
• 新穎精巧的工業設計，便捷的操作

4GSa/s的采樣率，140M的超大存儲深度，11萬次/秒的超快波形捕獲率，9寸的大屏，不間斷的波形錄制分析，想象一下它的強大吧……

對于開關電源工程師，100M的示波器就夠用了，本來申請試用的是DS4014(100M)，普源送過的是DS4054(500M)的。對比了下，這2款只是帶寬的區別，采樣率還是一樣的。

下面分享一下自己的使用心得和體會：

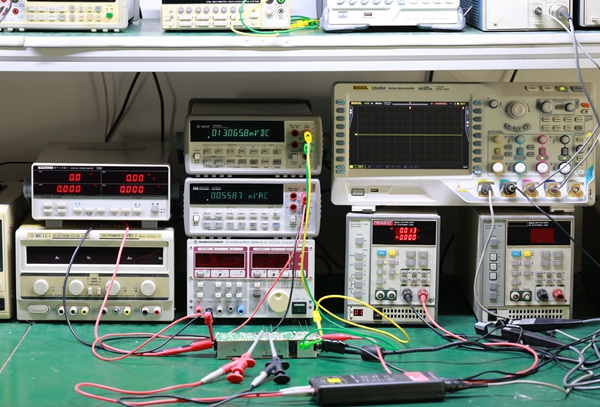

使用環境圖：

電源是一臺輸出12V/10A的適配器電源，APFC+ QR PWM + SR

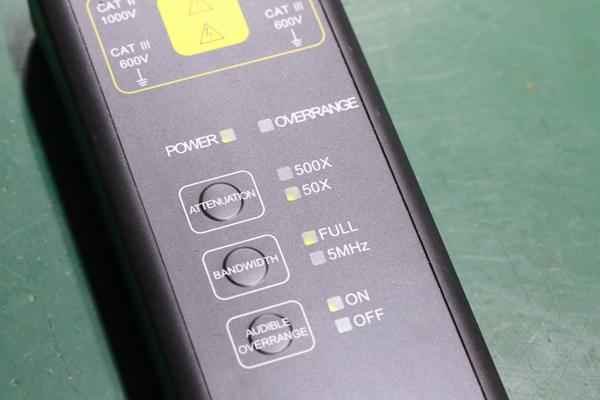

先準備測APFC的驅動波形，知用的差分探頭上場：

先設置衰減倍數為50X。

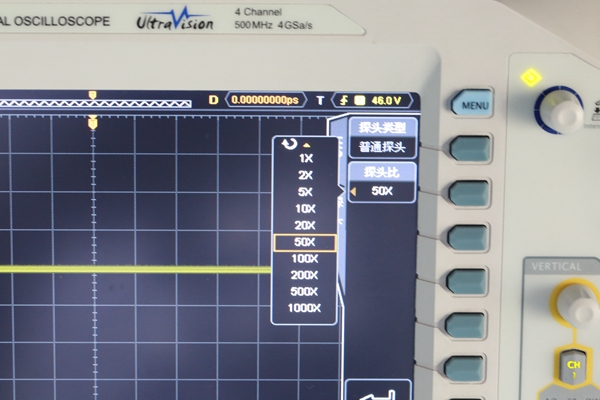

再看看示波器的設置：

最大可以到1000X。

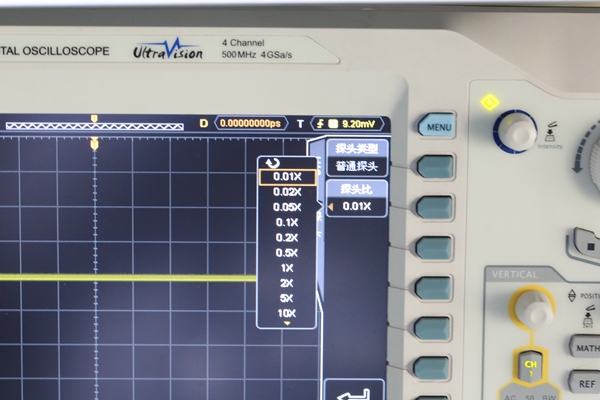

最小可以到0.01X。

用50X就OK了。

再設置測量參數：

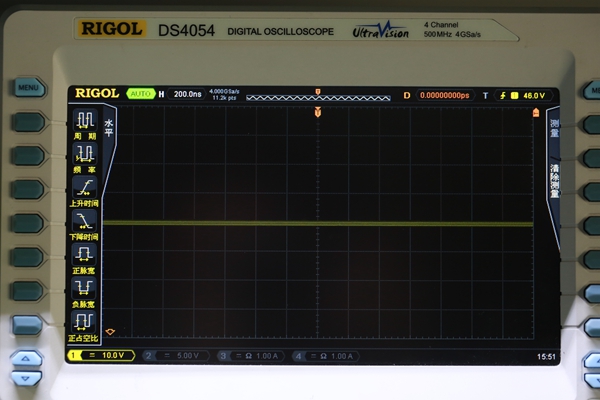

哈哈，左邊有快捷鍵，從此告別繁復的添加測量/刪除測量設置了，2個上/下方向鍵還可以翻頁。

水平的，再按一下垂直的就出來了。
